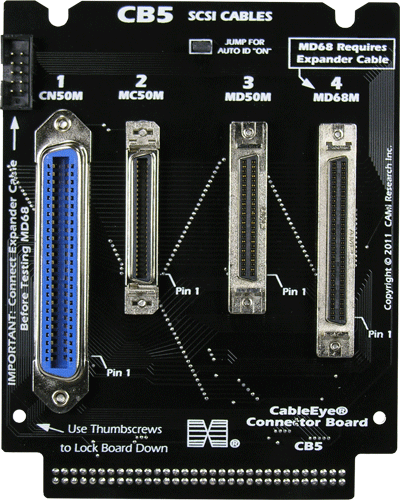

CB5 Connector Board

SCSI-I, -II, -III Cables
Shown Actual Size

Configuration

Each board has connectors for cables that have Centronics 50-pin male (SCSI-I), mini-Centronics 50-pin male (SCSI-I, -II), miniD 50-pin male (SCSI-I), and miniD 68-pin male (SCSI-II, -III) connectors. Use a gender changer for female cables. 68 Pin connector requires 152 test points, is not compatible with Model M2Z or M2U-basic and requires one (1) expansion module with HVX-series testers.

1* Expansion Module Required: 68 pin connector requires one (1) expansion module with HVX-series testers.

2E Set of two boards with expander cable.


Voltage Rating

Rated for operation up to 500 Vdc/ac.
Can be certified for operation at the maximum rated voltage for a service fee (Item 626).
