CableEye Cable Tester New Products

Artículo 821U, Sistema de Prueba M3U (Unidad Superior)
Artículo 827, Módulo de Expansión de Alto Voltaje HVX
Artículo 732, Set de Tarjetas CB2 para Cables Planos IDC (opcional)

Probador CableEye M3U con Módulo de Expansión de Alto Voltaje HVX y un Set de Tarjetas CB2 Nuestro nuevo Módulo CableEye HVX agrega 128 puntos de prueba de alto voltaje a cualquier probador M3U, ofreciendo 1500v DC y 1000v AC, ajustable en incrementos de 1v desde 10v hasta el máximo voltaje permitido. Rampa de Subida, Rampa de Bajada, Tiempo de Establecimiento (mismo que el Tiempo de Prueba), Corriente de Fuga y Tiempo de Medición pueden ser programados paara sus requerimientos específicos. Clientes actuales pueden proveer su probador M3U para agregarle el módulo HVX, o pueden ordenar un HVX con un nuevo M3U. Módulos de Expansión que proveerán 128 puntos por módulo estarán disponibles en diciembre. Tenemos descuentos disponibles por cantidad. Inicialmente, el sistema será expandible hasta 512 puntos de prueba. La mayoría de las tarjetas de conectores CB CableEye existentes pueden ser usadas con el nuevo equipo para probar hasta 1000v DC. Planeamos liberar liberar un número limitado de nuevas tarjetas de CB para aplicaciones que requieres pruebas por encima de 1000v DC; contáctenos para verificar disponibilidad. El nuevo sistema opera como lo hace hasta hoy el M3U para pruebas de bajo voltaje, al terminar, opcionalmente realiza la prueba de HiPot de hasta 1500v DC o 1000v AC. Muchas protecciones de seguridad se han agregado al sistema, incluyendo un límite de corriente de disparo rápido de 1.5ma, habilitación manual del alto voltaje al iniciar y control de activación de cuenta por el administrador del sistema para asegurar que cada Usuario ha sido apropiadamente entrenado antes de que su nombre aparezca para habilitar el sistema para pruebas de alto voltaje.	Entrada de voltaje universal de 100-240v AC, 60w máximo. Requiere dos canales USB y Windows XP o Vista. Peso: 13 lbs (5.9 kG), Dimensiones: 12.5" ancho, 18.5" fondo, 3" alto. Incluye un año de garantía con un año de soporte técnico gratuito y actualizaciones del programa.

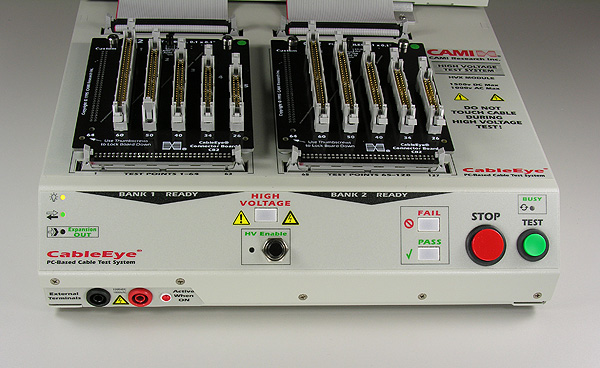

Panel de Control HVX Después de activar la cuenta, presione el botón HV Enable (centro) para habilitar el sistema para pruebas de alto voltaje. Luego, aprenda un cable conectado al probador, o cargue un cable previamente guardado en la base de datos y presione el botón TEST para iniciar la prueba. Pruebas repetitivas pueden ser controladas entéramente desde panel de control sin la necesidad de usar la pantalla de la computadora o el teclado. Indicadores grandes y brillosos Pass y Fail resumen el resultado de la prueba. Un indicador rojo High Voltage se enciende cuando alto voltaje es aplicado para al cable de prueba. Un escaneo de Hipot lineal rápidoverifica 13 nodos por segundo. Los escaneos DC Completo o AC permiten ajustar tiempos de rampa de subida y bajada, corriente de fuga, tiempo de medición y tiempo de prueba. Algoritmo de escaneo en grupo también está disponible para escaneo muy rápido.

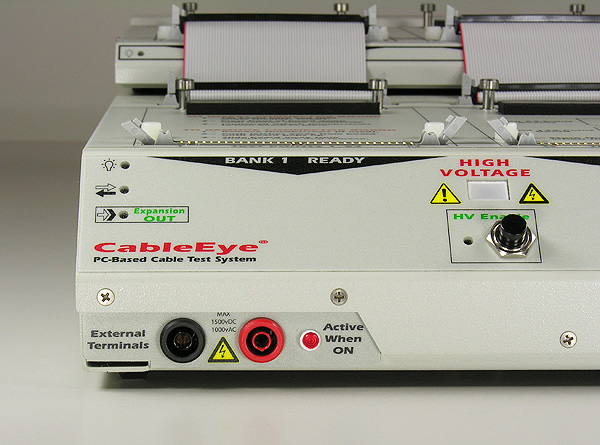

Terminales Externas Use estas terminales externas para realizar pruebas de seguridad básicas en chasis, paneles, transformadores u otras aplicaciones que requieran prueba de un solo canal. El indicador rojo luminoso que usted puede ver a la derecha de las terminales se enciende cuando usted selecciona las terminales externas como salida. Cuando usa las terminales externas, los conectores normalmente usados para utilizar las tarjetas de conectores o cables planos son internamente desactivados. Las terminales externas también pueden ser usadas para fácilmente verificar la exactitud del voltaje en el sistema y para calibración sin necesidad de remover la cubierta. La ranura en la esquina inferior izquierda, es el punto de conexión frontal para los módulos de expansión de alto voltaje que se conectan por debajo de la unidad principal.
Panel Posterior Canales separados USB controlan al probador CableEye M3U y al módulo HVX. Ambos cables USB deben ser conectados para que la sección de alto voltaje opere. El conector Remote en el módulo HVX sustituye el conector Remote en el M3U y ofrece acceso para un interruptor pedal, interruptor remoto de prueba, relevador I/O de un bit y señales externas para los estados Pasa, Falla y Listo, así como voltaje externo de 5v para acesorios.

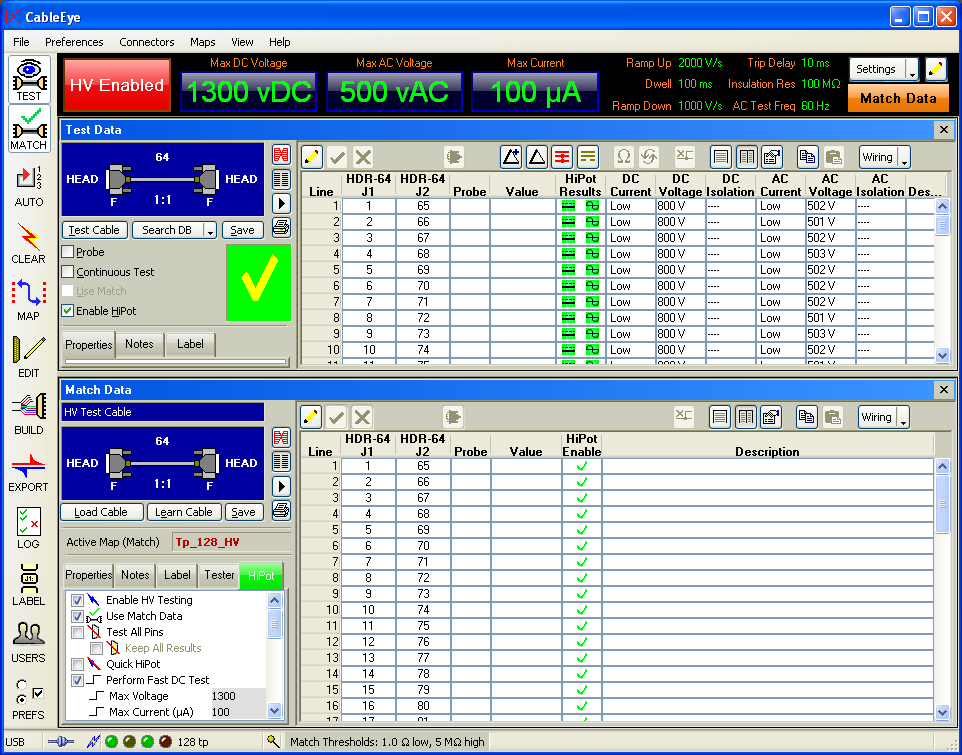

Pantalla de Control del Programa

Un panel indicador en la parte superior de la pantalla de control del CableEye, muestra los ajustes actuales para hipot. Un ciclo de prueba puede incluir cualquier combinación entre Prueba Rápida de DC, Prueba Completa de DC y Prueba de AC. Columnas adicionales pueden ser activadas en la lista de conexiones para mostrar el voltaje actual DC, corriente DC, aislamiento DC, voltaje AC, corriente AC y aislamiento AC. Usted puede probar AC a 60 o 50 Hz.

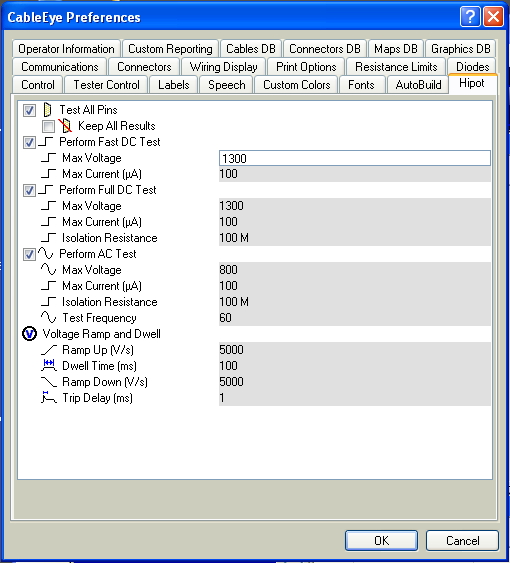

Parámetros de Prueba del Alto Voltaje

Esta pantalla de control ajusta los tipos de prueba deseados, voltajes y límites y gaurda valores predetermiandos cuando usted aprende o introduce un nuevo cable. Usted puede sobreescribir estos valores predeterminados con valores personalizados únicos para ese cable y guardarlo con ellos en la base de datos.

Active la prueba que desea realizar y ajuste los limites de voltaje y corriente deseados. El voltaje de prueba puede ser ajustado desde 10v a 1500v DC en incrementos de 1v y 10v a 1000v AC en incrementos de 1v.

La corriente máxima puede ser ajustada desde 50µa a 1.5ma y la resistencia de aislamiento ajustada hasta 1GΩ. Elija el valor mas bajo posible para minimizar el daño a su aislamiento en el evento de falla del dieléctrico.

Los tiempos de Rampa especifican que tan rápido el voltaje máximo es alcanzado cuando se inicia una prueba y que tan rápido es descargo el cable cuando la prueba termina. Esto puede ser ajustado entre 150 v/seg a 5000 v/seg. Tiempos mas lentos de rampa son necesarios para ensambles que presentan alta capacitancia.

Elija la frecuencia de prueba que corresponda con la frecuencia de la linea de voltaje donde el cable será operado.

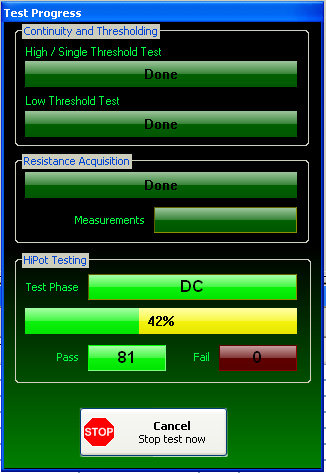

Panel de Progreso de Prueba

Esta ventana aparece en la pantalla durante una prueba para resumir que tipo de pruebas están siendo realizadas cuales han sido terminadas y proceso de la prueba que actualmente está corriendo. La ventana desaparece cuando la prueba ha sido competada y el contador final pasa/falla aparece en la ventana de Datos de Prueba.
